機器人關節轉動快慢：加速度傳感器如何捕捉角加速度？?
在智能工廠的自動化產線上，機械臂正以毫米級精度完成裝配任務；在物流倉庫中，移動機器人靈活穿梭于貨架之間。這些場景背后，隱藏著一個關鍵問題：機器人如何感知自身關節的轉動快慢？加速度傳感器作為機器人的“運動神經”，通過捕捉角加速度信號，為控制系統提供實時反饋。本文將深度解析加速度傳感器的工作原理，揭示其如何成為機器人精準運動的核心支撐。
一、核心要點摘要
機器人關節的轉動控制依賴加速度傳感器對角加速度的實時捕捉。傳感器通過檢測質量塊位移或壓電效應，將機械振動轉化為電信號，結合算法補償重力、慣性力干擾，最終輸出高精度角加速度數據。這一過程涉及傳感器設計、信號處理與動力學建模三大技術環節。
二、提出問題：機器人關節為何需要感知角加速度？
場景1：精密裝配的“力控挑戰”
當機械臂執行插軸入孔任務時，軸與孔的配合間隙僅0.1毫米。若關節轉動速度過快，瞬時沖擊力可能導致工件變形；若速度過慢，則影響生產效率。此時，控制系統需實時獲取關節角加速度，動態調整運動軌跡。
場景2：移動機器人的“平衡難題”
雙輪移動機器人在爬坡時，若重心偏移超過支撐面投影，車體將傾覆。傳感器需快速檢測姿態變化對應的角加速度，觸發平衡控制算法，避免側翻。
關鍵矛盾：傳統編碼器僅能測量位置與速度，無法直接反映動態變化率。角加速度作為運動學參數中的“二階導數”，其精準捕捉成為機器人實現柔順控制的關鍵瓶頸。
三、分析問題：加速度傳感器如何工作？
技術原理：從機械振動到電信號的轉化
質量塊位移檢測型
傳感器內部包含微型質量塊與彈性梁結構。當關節產生角加速度時，質量塊因慣性力發生位移，導致彈性梁變形。通過應變片或電容式傳感器檢測變形量，結合牛頓第二定律 F=ma反推角加速度。例如，某型傳感器采用硅基微加工技術，將質量塊尺寸縮小至毫米級，響應頻率提升至10kHz。

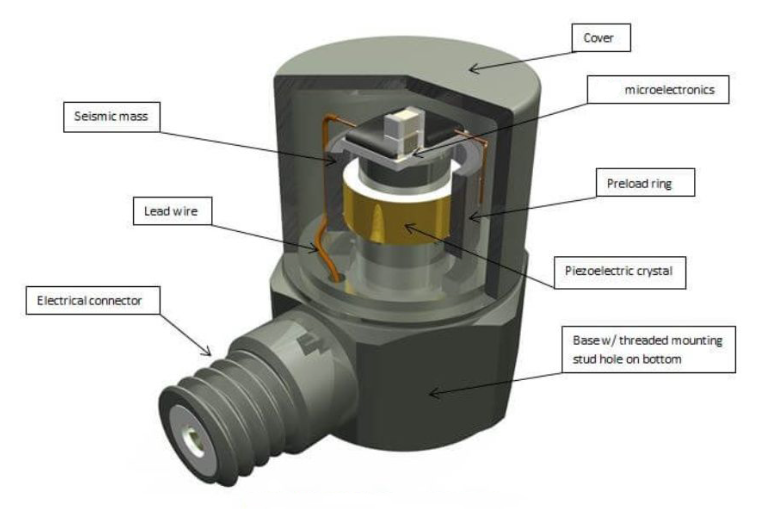

壓電效應型
利用壓電材料（如鋯鈦酸鉛）的機電耦合特性。當材料受機械應力產生形變時，表面會積累電荷，電荷量與應力成正比。通過測量電荷變化，間接計算角加速度。此類傳感器抗干擾能力強，常用于高溫、強振動環境。
信號處理：從原始數據到可用信息
噪聲濾波
原始信號中混雜電機振動、電磁干擾等高頻噪聲。采用卡爾曼濾波算法，在保留有效信號的同時抑制噪聲。例如，某協作機器人傳感器將信號采樣率設為1kHz，濾波后數據波動降低至0.1%以內。
動力學補償
關節轉動時，重力與慣性力遠大于接觸力。需建立詳細的動力學模型，通過傳感器數據抵消干擾。某裝配機器人通過模型校準，將接觸力測量誤差從5%降至1%。
四、解決問題：技術落地的關鍵挑戰
挑戰1：空間與環境的雙重約束
關節內部空間有限，傳感器需滿足微型化（直徑<20mm）、耐高溫（>80℃）、抗電磁干擾（>50V/m）等要求。某型傳感器采用光學感應原理，通過光纖傳輸信號，成功解決電磁干擾問題。
挑戰2：交叉耦合誤差的消除
若傳感器安裝軸線與關節軸線存在偏移，X軸受力可能引發Y軸數據異常。通過標定矩陣校正算法，可將交叉耦合誤差控制在0.5%以內。
五、延伸問答：關于角加速度傳感器的深度探討
Q1：角加速度與線加速度有何區別？
A：角加速度反映旋轉速度變化率（單位：rad/s2），線加速度反映直線速度變化率（單位：m/s2）。機器人關節運動通常需同時測量?jī)烧摺?/p>
Q2：傳感器精度受哪些因素影響？
A：主要取決于材料特性（如壓電常數）、結構剛度、溫度穩定性。例如，硅基傳感器在-40℃至125℃范圍內，輸出漂移<0.2%。
Q3：如何選擇適合的傳感器類型？
A：根據應用場景：質量塊位移型適合低頻、大位移場景；壓電型適合高頻、沖擊測量；MEMS型則兼顧成本與性能。
Q4：傳感器數據如何用于控制算法？
A：通過導納控制或阻抗控制，將角加速度信號轉化為力/力矩指令。例如，某拋光機器人根據接觸面曲率動態調整剛度參數，實現自適應柔順控制。
Q5：未來技術發展方向是什么？
A：集成化（單芯片集成多軸測量）、智能化（內置邊緣計算）、無線化（減少線纜干擾）將成為主流趨勢。
本文總結
加速度傳感器作為機器人感知運動的核心部件，通過質量塊位移檢測或壓電效應轉化機械信號，結合噪聲濾波與動力學補償算法，實現對角加速度的高精度捕捉。其技術突破不僅提升了機器人裝配、搬運等任務的精度，更為人機協作、自主導航等新興領域奠定了基礎。隨著材料科學與微電子技術的進步，傳感器將向更小、更智能的方向演進，持續推動機器人技術的邊界拓展。
