信號調節器類型有哪些？14個信號調節器類型介紹
信號調節器是一種器件，用于修改傳感器產生的原始模擬輸出信號，并在傳感器和之間提供必要的電路數據采集系統。這些修改將這些不同的信號轉換成與過程監測和控制設備兼容的信號。對于每個特定的傳感器，信號調理器充當激勵、縮放或緩沖真實信號的接口。信號調理器類型的不同之處不僅在于它們測量的物理值，還在于它們的具體特性。
根據物理值測量的信號調節器類型
1、溫度信號調節器
溫度信號調節器與測量溫度或溫度變化的傳感器兼容。溫度信號調理器用于放大溫度傳感器產生的模擬信號，濾除噪聲，并將信號向前推，以便進一步分析和顯示。
2、熱電偶
熱電偶通常用于許多工業應用過程中。通常，熱電偶輸出在80 mV范圍內。在如此低的輸出電壓下，過程監測和控制設備很難記錄和顯示原始模擬信號。溫度信號調理器放大這些信號。
除了放大之外，在處理熱電偶產生的模擬信號時，信號調理對于冷結補償也是必要的。當熱電偶連接到溫度測量儀器時，材料差異會在稱為“冷結”的結處產生電壓，從而影響熱電偶的實際輸出，給出錯誤的結果。溫度信號調節器補償這種變化。
溫度信號調理器還對模擬信號進行線性化處理，使熱電偶的輸出電壓與溫度成線性關系。
3、熱敏電阻
熱敏電阻是另一種常用的溫度傳感器在各種工業應用中。熱敏電阻是有源溫度傳感器，因此需要電流和電壓激勵。激勵信號的穩定性和準確性直接影響傳感器的穩定性和準確性。溫度信號調理器還為熱敏電阻提供放大和低通濾波功能，執行這些操作來修改信號，以便數據采集系統的數字設備能夠輕松讀取這些信號。
4、實時數字仿真
電阻溫度器件或RTD是溫度傳感器利用電阻的變化來計算溫度。像熱敏電阻一樣，RTD需要激勵電壓、放大和濾波，所有這些都可以通過溫度信號調理器來完成。RTD信號調理還消除了線路電阻、非線性和自愈性產生的無用信號。

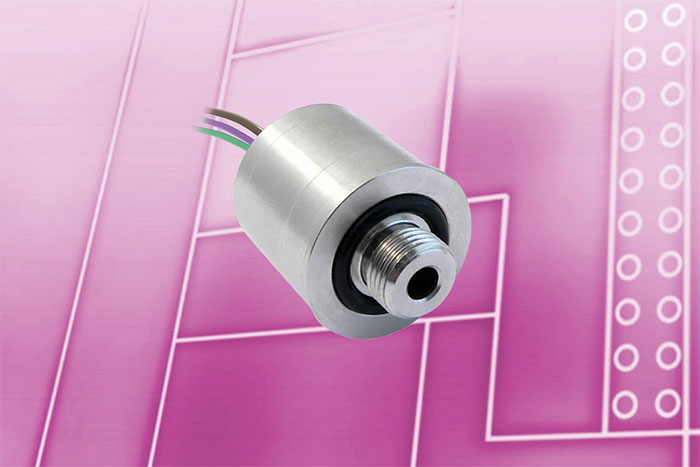

5、壓力傳感器信號調節器
壓力傳感器信號調節器兼容測量壓力的傳感器。壓力傳感器通過監測橋梁承受的應變或壓力來工作。壓力信號調節器通過提供恒定電壓和放大輸出信號來激勵電橋。壓力傳感器的輸出隨著高共模信號以毫伏為單位變化。
壓力傳感器信號調節器消除共模信號，同時保留壓力變化值。
6、稱重傳感器/應變信號調節器
稱重傳感器或者應變儀測量力處于拉伸或壓縮狀態的設備上，它們產生低直流毫伏范圍的輸出。稱重傳感器/應變儀信號調理器有必要拾取這些微小變化，以確保精確測量并將信號放大至適當?shù)臄?shù)據采集設備。稱重傳感器和應變儀也需要2.5V至10V范圍內的激勵電壓，這可以通過使用信號調理器來實現。
7、LVDT信號調節器
線性可變差動變壓器(LVDTs)測量物體的位置。需要一個正弦激勵波(400千赫茲到10千赫茲)來激勵LVDT傳感器。然后，輸出通過低通濾波器，以確保噪聲水平保持在最低水平。對于數據采集系統內的數字讀數設備來說，由信號調節器發送的最終信號是容易識別的。
8、扭矩信號調節器
扭矩信號調理器跟隨負載和壓力信號調理器套件，因?yàn)樗梢愿鶕?jù)傳感器的激勵電壓產生低或高輸出電壓。
9、DC和交流信號調理器
DC信號調理通常用于轉換或放大DC電流或電壓信號，并用于抑制信號噪聲，這是通過對輸入進行濾波來實現的。
交流信號調理器用于接收交流電流或電壓信號，并將其轉換為適合端接儀器的DC電流或電壓信號。
10、頻率信號調節器
頻率信號調理器支持各種不同的傳感器，這些傳感器產生的頻率輸出被轉換為可用的模擬DC輸出信號，可以使用常用的測量設備輕松測量。
根據特征的信號調節器的類型
1、通用信號調節器
通用信號調節器是一種可以針對輸入/輸出配置的多種組合進行編程的設備。該器件接受電流、電壓、熱電偶、RTD、電位計和線性電阻信號，可以輕松連接最常見的傳感器，而無需為每個傳感器配備單獨的信號調理器。通用信號調理器帶有一個可編程模塊，允許針對特定輸入/輸出要求進行配置。
2、多通道信號調理器
多聲道信號調理器類似于通用信號調理器，但通用信號調理器只允許一個輸入和一個輸出，而多聲道信號調理器將有兩個以上的輸入/輸出選項。
3、隔離信號調理器
隔離式信號調理器通常適用于需要在沒有物理連接的情況下從信號源向測量設備傳輸信號的應用。隔離器還能防止不良接地回路電流，保護控制系統免受不可預測的現場條件產生的瞬變和電氣噪聲的影響。
4、信號調節器分離器
信號調節器分離器接受一個輸入信號，并通過兩個獨立的通道將輸出分成兩個相同的信號。這些通道相互隔離，獨立工作。隔離還有助于防止接地環路和瞬態信號。這些設備在需要從單個中繼器基礎單元在兩個不同區域進行輸出測量的應用中是有用的。
